소재 자동 투입 · 취출
분당 15개 생산성 확보,
소재 수작업 투입에 따른 산업재해 리스크 원천 차단
HW 03 · Press Cartesian Robot

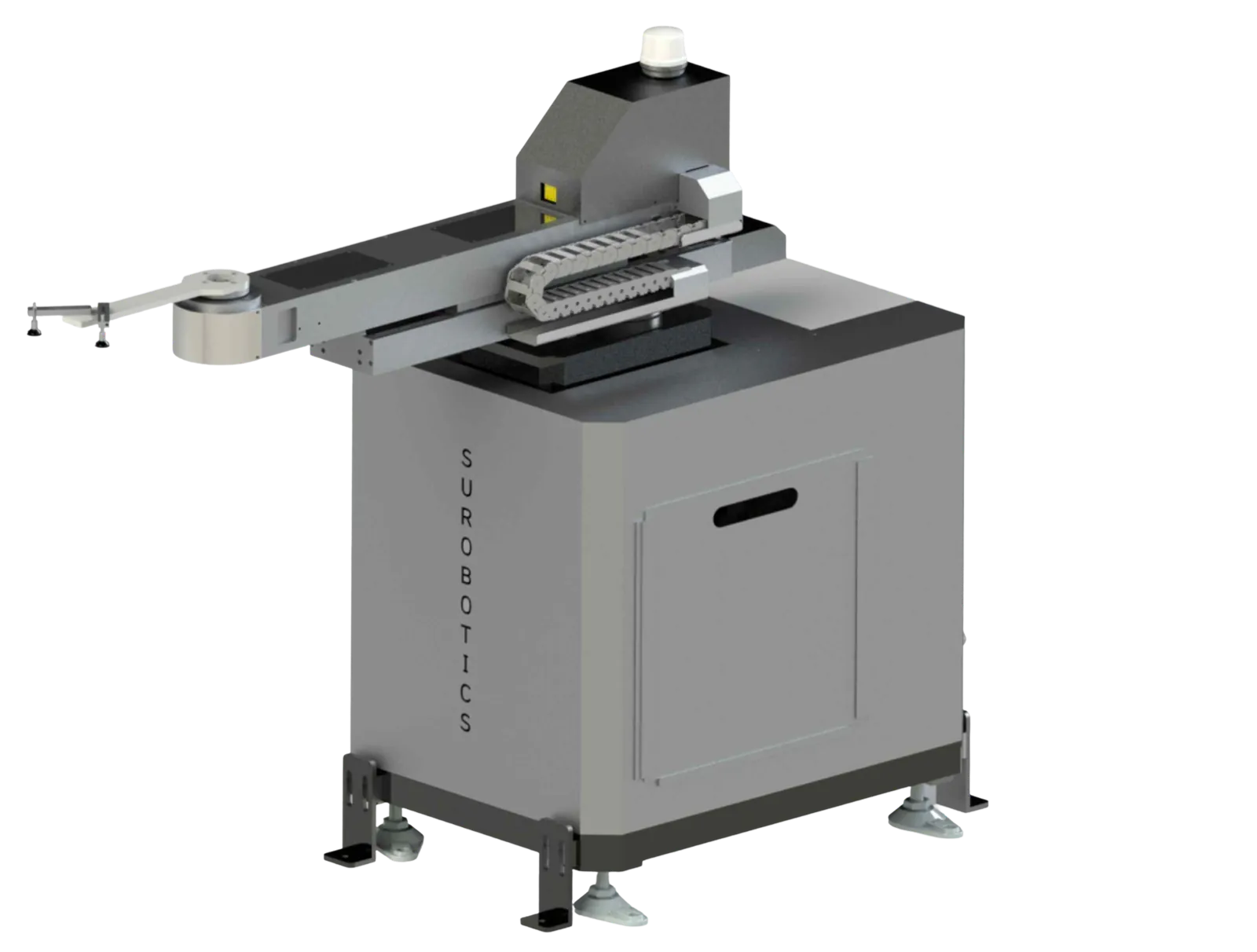

NEXIA H Robot
프레스 전용 직교로봇으로 소재 투입과 취출을 자동화합니다.
수작업에서 오는 산업재해 리스크를 없애고 분당 15개의 생산성을 확보합니다.
넥시아가 직접 공급 · 셋업하며 가동 데이터는 PIP-MES로 연동됩니다.
도입효과
- 분당 15개 생산성 확보
- 산업재해 리스크 원천 차단
- CE 규격 안전펜스 SET 기본 포함
Key Features
위험한 작업을
로봇이 대신합니다
5축 자체 반전
반전형(5축)은 별도 장치 없이 자체 반전,
기본형(4축)은 실린더 부착으로 대응
안전펜스 SET 기본 포함
CE 규격 밀폐형 안전펜스 기본 구성 제공
라인 단위 구성
소재공급장치 · 제품이송 컨베이어까지 함께 구성,
4공정 라인은 H Robot 5대 + 프레스 4대
PIP-Robot 연동
가동률 · 사이클 타임 · 에러 이력을
PIP-MES로 실시간 전송
Specification
구성 및 사양
넥시아 전문 라인으로 직접 공급 · 셋업합니다. H Robot 1대 + 소재공급장치 + 안전펜스 1식 기준이며, 라인 구성별 견적을 드립니다.
| 모델 | NEXIA H Robot · 프레스 전용 직교로봇 · 기본형(4축) / 반전형(5축) |
|---|---|
| 제어 방식 | TCP/IP FENET 통신, 프레스 전용 디지털 컨트롤러 + 전용 엔코더 |
| STROKE | X 380 · Y 90 · Z 600 · A 180 · B 180 (mm) |
| 입력 전원 | 단상 AC 220V · 4.4kW · 사용온도 0~40℃ |
| 치수 · 중량 | 930 × 1100 × 1535mm · 400kg |
| 기본 구성 | H Robot + 소재공급장치 + 메인 전기제어장치 + 제품이송 컨베이어 + 안전펜스(밀폐형) |
| 도입 효과 | 분당 15개 생산성 확보 · 산업재해 리스크 원천 차단 · 가동 데이터 PIP-MES 실시간 연동 · CE 규격 안전펜스 SET 기본 포함 |
Models
기본형과 반전형,
현장에 맞춰 선택합니다
소재 반전이 필요한 공정에는 5축 반전형을, 단순 투입 · 취출 공정에는 4축 기본형을 적용합니다.
| 항목 | H Robot 기본형 (4축) | H Robot 반전형 (5축) |
|---|---|---|
| 최대 가반 하중 | 2 kg | 2 kg |
| 생산성 | 분당 15개 | 분당 15개 |
| 설치 공간 | 1M (프레스 옆) | 1M (프레스 옆) |
| 반전 기능 | X (실린더 부착 가능) | O (5축 자체 반전) |
| 안전 설비 | 안전펜스 SET 포함 (CE 규격) | 동일 |
| MES 연동 | 가동 데이터 → PIP-MES 실시간 | 동일 |
견적 기준 — H Robot 1대 + 소재공급장치 + 안전펜스 1식. 라인 구성(예: 4공정 = H Robot 5대 + 프레스 4대)은 별도 견적입니다.
PIP-Robot 연동
로봇 가동 데이터도
한 화면에서 봅니다
로봇 가동률과 사이클 타임, 에러 이력을 PIP-MES에서 함께 관리합니다. 프레스 데이터와 묶어 공정 전체의 병목을 찾을 수 있습니다.
- 생산성
- 분당 15개
- 최대 가반 하중
- 2 kg
* 대표이사가 기술공급사 사업본부장 재직 시 수행한 프로젝트 실측치 기준
